1. Der dreiphasige CNC-Sinus-Wechselrichter-Stromversorgungsausgang verfügt über Sanftanlauf- und Sanftstoppfunktionen, sodass die Testgeschwindigkeit schnell und die Genauigkeit hoch ist, was für elektrische TTR-Tests bei der Wartung von Stromversorgungssystemen geeignet ist.
Der 2. 3 Phasentransformator-Windungsverhältnistester unterstützt Verhältnis-, Gruppen- und Polaritätstests für drei-Phasentransformatoren, Einphasentransformatoren, PT-, CT- und Z{3}}-Transformatoren; Es verfügt außerdem über eine spezielle CT-Verhältnis-Polaritätstestfunktion und eine Winkeldifferenz-Testfunktion für Einzelphasentests.
3. Funktion zur Prüfung der Polarität des CT-Verhältnisses.
4. Es verfügt über eine Winkeldifferenztestfunktion während der Einzelphasenprüfung.
5. Der Stufenschalter kann bis zu 99 Gänge getestet werden.
6. Großer Testbereich, bis zu 10.000.
7. Erinnerung an Hoch- und Niederspannungs-Rückwärtsverbindung.
8. Kurzschluss-Erinnerung am Ausgang.
9. Nicht ausschaltbare Uhr und Datumsanzeige; Die Datenspeichermethode ist die lokale Speicherung mit 100 Testdatenstücken. Die gespeicherten Daten können auf einen Computer (PC) übertragen werden;
10. Thermodrucker-Druckfunktion.
11. Klein, leicht, bequem zu tragen und zu verwenden.

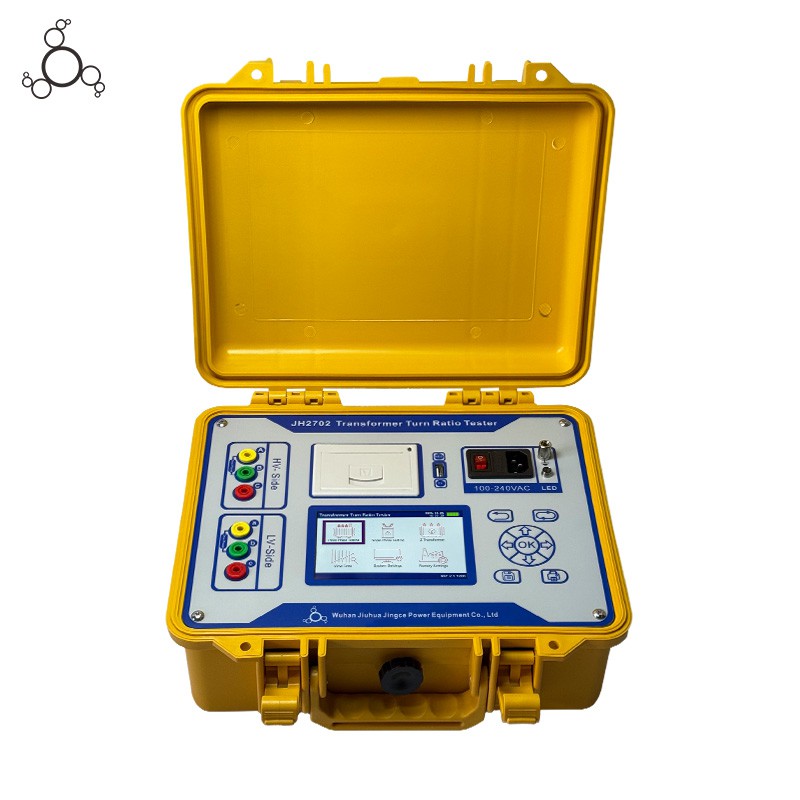

ProduktEinführung
Für das Stromnetz sind Transformatoren die Kernausrüstung im System, sodass der langfristige und zuverlässige Betrieb von Transformatoren mit der Stabilität und Zuverlässigkeit des gesamten Systems zusammenhängt. Bevor der neu installierte Transformator in Betrieb genommen wird und gemäß den vorbeugenden Prüfvorschriften des State Grid, ist es erforderlich, einen regelmäßigen TTR-Test des Transformators am in Betrieb befindlichen Transformator durchzuführen. Der herkömmliche Brückenbetrieb mit variablem Übersetzungsverhältnis ist umständlich, die Ablesung ist nicht intuitiv und es müssen notwendige Umrechnungen vorgenommen werden. Das Testergebnis ist nur der Wert eines Phasenänderungsverhältnisses. Dieser Übersetzungsverhältnistester überwindet die Mängel herkömmlicher Übersetzungsbrückentests. Der Bildschirm verfügt über einen großen, hochauflösenden LCD-Bildschirm, der für die Verwendung vor Ort praktisch ist. Es verfügt über eine chinesische Menüaufforderungsfunktion, eine einfache und intuitive Bedienung und kann drei -Phasenverhältnistests in einem Durchgang durchführen. Die Testgeschwindigkeit ist hoch und die Genauigkeit hoch.
Produktparameter
|
Modell |
JH2702 |
|
Reichweite |
0.8~10000 |
|
Genauigkeit |
± (Lesen × 0,1 %+2 Wörter) (kleiner oder gleich 1000) |
|
± (Lesen × 0,2 %+2 Wörter) (größer als 1000, aber kleiner oder gleich 3000) |
|
|
± (Lesen × 0,3 %+2 Wörter) (größer als 3000) |
|
|
Auflösungsverhältnis |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~9999.9(0.1) |
|
|
10000(1) |
|
|
Funktionierendes Netzteil |
AC100-240V, 50/60Hz |
|
Wirtsgewicht |
4,5 kg |
|
Volumen |
320 mm (L) × 280 mm (B) × 135 mm (H) |
|
Betriebstemperatur |
-10 Grad ~50 Grad |
|
Relative Luftfeuchtigkeit |
<90%, no condensation |
Produktzubehör
- Ein gelber tragbarer Hartschalenkoffer
- Eine schwarze Tragetasche
- Ein Netzkabel
- Eine spezielle Erdungsmessleitung
- Drei Ersatzsicherungen
- Ein USB-Kabel
- Zwei Rollen Druckpapier
- Vier Sätze spezieller Messleitungen (rot, gelb, grün, schwarz) mit großen Krokodilklemmen
Lieferung, Versand und Servieren
FAQ
F: An welchen Arten von Transformatoren und elektrischen Geräten kann dieser TTR-Tester Verhältnis- und Polaritätstests durchführen?
A: Der Tester unterstützt Verhältnis-, Gruppen- und Polaritätstests für drei-Phasentransformatoren, ein-Phasentransformatoren, Z-Typ-Transformatoren, PT und CT; Es verfügt außerdem über eine spezielle CT-Verhältnis-Polaritätstestfunktion und eine Winkeldifferenz-Testfunktion für Einzelphasentests, die die allgemeinen Testanforderungen von Stromnetztransformatoren und Gegeninduktivitäten abdecken.
F: Kann der Tester den drei{0}}Phasenverhältnistest in einem Arbeitsgang durchführen und welche Vorteile hat diese Funktion für Tests vor-Vor-Ort?
A: Ja, der Tester kann den drei{0}}Phasenverhältnistest in einem Durchgang mit einer-Verdrahtung durchführen. Diese Funktion vermeidet den umständlichen Vorgang der einphasigen separaten Prüfung bei herkömmlichen Methoden, verkürzt die Prüfzeit vor Ort erheblich, verringert die Arbeitsbelastung der Prüfgeräte für wiederholte Verkabelungen und verbessert die Effizienz der Wartung bei Leistungstransformatorausfällen.
F: Welche Anforderungen gelten für den Erdungsbetrieb des Testers während des Tests und warum ist eine zuverlässige Erdung notwendig?
A: Das Instrument muss vor dem Test zuverlässig mit einem Erdungskabel an die Erdungsklemme auf der Schalttafel angeschlossen werden; Der Erdungspunkt vor Ort-muss gereinigt werden, um Farbe oder Rost zu entfernen, um einen guten Kontakt sicherzustellen. Eine zuverlässige Erdung kann die Gefahr eines Stromschlags durch Leckagen des Instruments während des Tests verhindern und außerdem die Beeinflussung der Testdaten durch externe elektromagnetische Signale verringern, wodurch die Genauigkeit der Testergebnisse gewährleistet wird.
