1. Das dreiphasige CNC-Sinus-Wechselrichter-Netzteil verfügt über Sanftanlauf- und Sanftstoppfunktionen und gewährleistet so eine schnelle Prüfgeschwindigkeit und hohe Präzision.
2. Testfunktionen für drei-Phasentransformatoren, ein-Phasentransformatoren, Spannungswandler, Stromwandler und Z-Typ-Transformatoren, einschließlich Verhältnis, Gruppe und Polarität.
3. Der drei-Phasentest bietet Funktionen für das Leitungsspannungsverhältnis, das Leitungsspannungsverhältnis, das Windungsverhältnis, das Vektordiagramm und Gruppenverbindungstestfunktionen.
4. CT-Verhältnis-Polaritätstestfunktion.
5. Es verfügt über eine Winkeldifferenztestfunktion im Einzelphasentest.
6.Die Hahnposition kann bis zu 99 Positionen getestet werden.
7. Der Messbereich ist groß und beträgt maximal 2000.
8. Hoch-/Niederspannungs-Umkehralarm.
9.Kurzschlusswarnung ausgeben.
10.Uhr und Datumsanzeige bleiben ohne Stromausfall betriebsbereit; Die Daten werden lokal mit 100 Prüfaufzeichnungen gespeichert und die gespeicherten Daten können auf einen PC übertragen werden.
11. Thermodrucker-Druckfunktion.
12.Kompakt und leicht, sodass es leicht zu tragen und zu verwenden ist.
ProduktEinführung

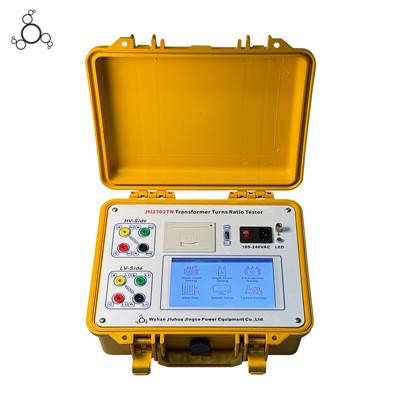

Der Handtransformator ttr überwindet die Einschränkungen herkömmlicher Verhältnis-Brückentester, die umständliche Bedienung, unintuitives Ablesen, nur einphasiges-Testen und die Notwendigkeit einer manuellen Datenkonvertierung aufweisen, und optimiert die Testeffizienz und -genauigkeit durch eine Reihe fortschrittlicher Designs und Funktionen. Ausgestattet mit einem 7,0{4}Zoll hohen-TFT-Farb-Touchscreen-LCD mit einer Auflösung von 800×480, verfügt das Gerät über ein humanisiertes chinesisches Menüführungssystem, das selbst dem Testpersonal vor Ort eine intuitive und einfache Bedienung ermöglicht. Sein einmaliges Verkabelungsdesign unterstützt die Durchführung von drei{12}}Phasenverhältnisprüfungen mit nur einem Klick, wodurch der Arbeitsaufwand für die Verkabelung vor Ort drastisch reduziert und die Wartungszeit bei Stromausfällen des Transformators verkürzt wird. Angetrieben durch ein dreiphasiges CNC-Sinus-Wechselrichter-Netzteil mit Sanftanlauf- und Sanftstoppfunktionen gewährleistet der tragbare TTR eine schnelle Testgeschwindigkeit und hohe Messgenauigkeit mit einem breiten Testbereich 0,9-2000 und mehrstufige Genauigkeitsstandards, um den Testanforderungen verschiedener Transformatortypen gerecht zu werden. Es verfügt über umfassende Testfunktionen und unterstützt Verhältnis-, Gruppen- und Polaritätstests für Dreiphasentransformatoren, Einphasentransformatoren, PT-, CT- und Z{22}}-Transformatoren. Die drei-Phasentestfunktion deckt das Leitungsspannungsverhältnis, das Leitungsphasenspannungsverhältnis, das Windungsverhältnis, das Vektordiagramm und die Gruppenverbindungsprüfung ab, und die einphasige Prüfung ist mit einer Winkeldifferenztestfunktion ausgestattet, wobei der Stufenschaltertest bis zu 99 Gänge unterstützt. Damit werden die vielfältigen Testanforderungen des Transformator-TTR-Tests in Stromversorgungssystemen vollständig erfüllt und eine genaue Datenunterstützung für alle Arten von Transformatoren und Gegeninduktivitätserkennung bereitgestellt. Die hohe Funktionsintegration und das tragbare Design machen den TTR-Transformatortest in Anwendungsszenarien vor Ort effizienter und komfortabler.
Produktparameter
|
Modell |
JH2711TN |
|
Reichweite |
0.9~2000 |
|
Genauigkeit |
± (Ablesung × 0,1 % + 2 Ziffern) (kleiner oder gleich 200) |
|
± (Ablesung × 0,2 % + 2 Ziffern) (größer als 200 und kleiner oder gleich 500) |
|
|
± (Messwert × 0,3 % + 2 Stellen) (größer als 500) |
|
|
Auflösungsverhältnis |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~1999.9(0.1) |
|
|
funktionierendes Netzteil |
Lithium-Batterie-Stromversorgung, Batteriekapazität 5,2 Ah |
|
Gewicht der Instrumente |
Das gesamte Set wiegt 8,4 kg (einschließlich der Haupteinheit, die 2,2 kg wiegt). |
|
Lautstärke des Instruments |
280 mm (Länge) × 180 mm (Breite) × 80 mm (Höhe) |
|
End-Gebrauchstemperatur |
-10 Grad ~50 Grad |
|
relative Luftfeuchtigkeit |
<90%, no condensation |
Produktanwendungsszenarien
Vorbeugende Prüfung von Stromversorgungssystemen
Energieversorgungsunternehmen führen regelmäßig Verhältnis- und Polaritätstests an in Betrieb befindlichen Neutralpunkt-Verteilungstransformatoren, Erdungstransformatoren und Spannungs-/Stromwandlern durch, um potenzielle Gerätefehler zu identifizieren.
Abnahme der Energietechnik
Parameterüberprüfung neuer Transformatoren und Gegeninduktoren vor dem Netzanschluss in neuen/renovierten Projekten, um eine qualifizierte Installation und Leistung sicherzustellen.
Geräteherstellung/Reparaturprüfung
Transformatorenhersteller und Wartungsunternehmen führen Werkstests für halbfertige/fertige Produkte und Leistungsüberprüfungen für reparierte fehlerhafte Geräte durch.
Notfallreparatur vor Ort-
Lokalisieren Sie bei plötzlichen Transformatorausfällen schnell Fehlerursachen an Außenmasten, Kastentransformatoren und Verteilerräumen und verkürzen Sie so die Stromausfallzeit.
Betrieb von Industrie- und Bergbauunternehmen
Stahl-, Chemie-, Bergbau- und andere Unternehmen führen den täglichen Betrieb und die Fehlererkennung von internen Transformatoren und Gegeninduktivitäten selbstständig durch.
Spezielle Transformatorprüfung
Testen Sie das Leitungs-{0}}zu-Phasenspannungsverhältnis und die ausschließlichen Neutralpunkt--Punkt-Parameter für Z--Erdungstransformatoren und spezielle Neutralpunkt--Punkt-Transformatoren.
Produktzubehör
- Ein tragbarer Hartschalenkoffer aus silberner Aluminiumlegierung
- Ein Netzteil mit Netzkabel
- Ein USB-Datenkabel
- Zwei Rollen Druckpapier
- Vier Sätze spezieller Messleitungen (rot, gelb, grün, schwarz) mit großen Krokodilklemmen
Lieferung, Versand und Servieren
FAQ
F: Was sind die Vorteile dieses tragbaren Testers in Bezug auf die Portabilität und wie lässt er sich an -Vor-Ort-Tests anpassen?
A: Die Haupteinheit des Testers wiegt nur 2,2 kg, das gesamte Set wiegt 8,4 kg und hat ein kompaktes Volumen von 280 mm × 180 mm × 80 mm. Es lässt sich leicht transportieren und in engen Umgebungen vor Ort wie Verteilerräumen und Kastentransformatoren betreiben. Es wird von einer 5,2-Ah-Lithiumbatterie betrieben, erfordert keine Wechselstromversorgung vor Ort und eignet sich für mobile Tests in verschiedenen Außen- und Feldszenarien.
F: Wie komfortabel ist der Tester zu bedienen und eignet er sich für -Vor-Ort-Betreiber zur schnellen Nutzung?
A: Der Tester ist mit einem 7,0 {1}Zoll hohen-TFT-Farb-Touchscreen-LCD mit einer Auflösung von 800 × 480 Pixeln und einem benutzerfreundlichen chinesischen Menüführungssystem ausgestattet. Es verfügt über ein einmaliges Verdrahtungsdesign, das die drei{9}}Phasenverhältnisprüfung mit einem Klick durchführen kann. Es ist keine komplizierte manuelle Datenkonvertierung erforderlich und die Testergebnisse sind intuitiv und klar. Selbst Bediener vor Ort, die mit dem Gerät nicht vertraut sind, können die Bedienung schnell meistern.
F: Warum sollten wir uns im Vergleich zu ähnlichen Produkten auf dem Markt für den handlichen Windungsverhältnistester unseres Unternehmens entscheiden?
A: Unser Unternehmen konzentriert sich seit vielen Jahren auf die Forschung und Entwicklung sowie die Produktion von Leistungsprüfgeräten mit ausgereifter Kerntechnologie und umfassender -Anwendungserfahrung vor Ort. Dieser Handtester wurde unabhängig entwickelt und für die Schwachstellen des Transformatortests vor Ort-optimiert, wie etwa die umständliche Bedienung und die schlechte Tragbarkeit ähnlicher Produkte. Es vereint hohe Präzision, Portabilität, umfassende Funktionen und intelligenten Schutz und wird mit einem perfekten After-Sales-Service kombiniert. Gleichzeitig unterliegt das Produkt einer strengen Qualitätskontrolle im Produktionsprozess, die einen langfristig stabilen und zuverlässigen Betrieb bei den Testarbeiten vor Ort gewährleisten kann.
