1.Dreiphasiger CNC-Sinus-Wechselrichter-Leistungsausgang mit Sanftanlauf- und Sanftstoppfunktionen, daher schnelle Prüfgeschwindigkeit und hohe Genauigkeit.
2.Dreiphasentransformator, Einphasentransformator, PT, CT, Z--Transformatorverhältnis, Gruppe, Polaritätstestfunktion.
3. Die dreiphasige Prüfung hat die Funktionen Leitungsspannungsverhältnis, Leitungsspannungsverhältnis, Windungsverhältnis, Vektordiagramm und Gruppenverbindungsprüfung.
4. CT-Verhältnis-Polaritätstestfunktion.
5. Während der Einzelphasenprüfung hat es die Funktion der Winkeldifferenzprüfung.
6.Das Hahngetriebe kann bis zu 99 Gänge getestet werden.
7. Der Testbereich ist groß und beträgt maximal 20.000.
8. Hoch- und Niederspannungs-Verpolungserinnerung.
9.Kurzschluss-Erinnerung am Ausgang.
10.Uhr- und Datumsanzeige ohne Ausschalten-. Die Datenspeichermethode ist die lokale Speicherung mit 100 Testdaten, und die gespeicherten Daten können auf einen Computer (PC) übertragen werden.
11. Thermodrucker-Druckfunktion.
12.Kleine Größe, geringes Gewicht, einfach zu tragen und zu verwenden.
ProduktEinführung

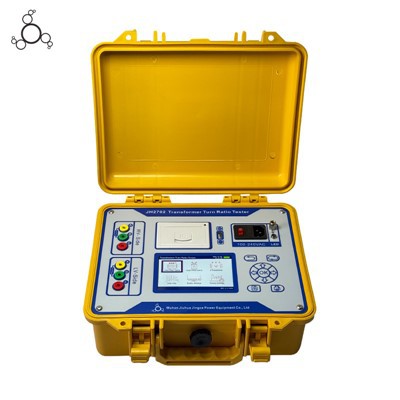

Der Transformator-Windungsverhältnistester mit Neutralpunkt ist ein hochpräzises, intelligentes Prüfgerät, das unabhängig für die Transformatorprüfanforderungen des Stromsystems entwickelt und von Wuhan Jiuhua Jingce Power Equipment Co.,Ltd. entwickelt wurde. Da Transformatoren das Herzstück und die kritische Ausrüstung des Stromnetzes sind, steht ihr langfristig stabiler und zuverlässiger Betrieb in direktem Zusammenhang mit der allgemeinen Sicherheit und Stabilität des Stromnetzbetriebs. Gemäß den vorbeugenden Prüfvorschriften des State Grid sind Prüfungen des Windungsverhältnisses bei Transformatoren und Prüfungen des Spannungsverhältnisses für neue Transformatoren vor der Inbetriebnahme und -im Betrieb befindliche Transformatoren während der regelmäßigen Wartung-prüfungen obligatorisch, die zur Überprüfung der Integrität der Transformatorwicklung, der Kontaktleistung des Stufenschalters und der Korrektheit der Verbindungsgruppe unerlässlich sind.
Produktparameter
|
Modell |
JH2702TN |
|
Reichweite |
0.9~20000 |
|
Genauigkeit |
± (Ablesung × 0,1 % + 2 Ziffern) (kleiner oder gleich 1000) |
|
± (Ablesung × 0,2 % + 2 Ziffern) (größer als 1000 und kleiner oder gleich 3000) |
|
|
± (Messwert × 0,3 % + 2 Stellen) (größer als 3000) |
|
|
Auflösungsverhältnis |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~9999.9(0.1) |
|
|
20000(1) |
|
|
funktionierendes Netzteil |
AC100-240 V, 50/60 Hz (Ladespannung für batteriebetriebene Modelle) |
|
Gewicht der Instrumente |
4,7 kg |
|
Lautstärke des Instruments |
320 mm (Länge) × 280 mm (Breite) × 135 mm (Höhe) |
|
End-Gebrauchstemperatur |
-10 Grad ~50 Grad |
|
relative Luftfeuchtigkeit |
<90%, no condensation |
Produktmerkmale
Dieser Windungsverhältnistester ist ein professionelles, intelligentes Instrument, das für die Prüfung von Netztransformatoren entwickelt wurde. Es integriert fortschrittliche Technologien und humanisiertes Design, um eine effiziente, genaue und zuverlässige Leistung zu liefern. Als professioneller 3-Phasen-TTR-Tester verfügt es über einen vollständigen Satz drei{3}}Phasentestfunktionen, die die mehr-dimensionalen Testanforderungen von drei-Phasentransformatoren und anderen Geräten des Stromversorgungssystems vollständig erfüllen können.
Neutralpunktfunktion Die Hinzufügung einer speziellen Neutralpunktprüfklemme erweitert den Anwendungsbereich des Transformator-TTR und ermöglicht die direkte Prüfung von Transformatoren mit einem Neutralpunkt (z. B. Yn-, YN-Verbindungsgruppen). Diese Funktion macht zusätzliche Verkabelung oder Zusatzgeräte überflüssig und ermöglicht eine genaue Messung des Leitungs-{3}}zu-Neutralspannungsverhältnisses und neutralpunkt-bezogener Parameter. Es eignet sich besonders zum Testen von Verteilungstransformatoren, Erdungstransformatoren und anderen Geräten mit Neutralpunkt, bietet umfassende Datenunterstützung für die Zustandsbewertung und Fehlerdiagnose von Transformatoren und macht den TTR-Test für die Erkennung des Neutralpunkttransformators umfassender und genauer.
Produktzubehör
- Ein gelber tragbarer Hartschalenkoffer
- Eine schwarze Tragetasche
- Ein Netzkabel
- Eine spezielle Erdungsmessleitung
- Drei Ersatzsicherungen
- Ein USB-Kabel
- Zwei Rollen Druckpapier
- Vier Sätze spezieller Messleitungen (rot, gelb, grün, schwarz) mit großen Krokodilklemmen
Lieferung, Versand und Servieren
FAQ
F: Welche exklusiven Testfunktionen unterstützt der Dreiphasentest für Sternpunkttransformatoren?
A: Über den speziellen Vier-Farben-Neutralpunkt-Testanschluss kann es ohne zusätzliche Hilfsverkabelung Prüfungen des Phasenspannungsverhältnisses für Neutralpunkttransformatoren (z. B. Yn/YN-Verbindungsgruppen) durchführen.
F: Wie werden die Parameter des Stufenschalters eingestellt, um den Fehler im Übersetzungsverhältnis genau zu berechnen?
A: Geben Sie in der Testparameter-Einstellungsschnittstelle den Stufenabstand des Transformators (in Prozent) und die Gesamtzahl der Stufenräder ein. Nach dem Test analysiert das Instrument automatisch die tatsächliche Hahnposition und berechnet den genauen Windungsverhältnisfehler.
F: Das Unternehmen bietet viele verschiedene Transformator-Windungsverhältnis-Tester an; Was sind die Vorteile dieses speziellen Transformator-Windungsverhältnis-Testers?
A: Dieser Transformator-Windungsverhältnistester verfügt über einen ultraweiten Windungsverhältnis-Messbereich von 0,9{2}}20000 mit einer mehrstufigen hohen Genauigkeit (±0,1 % bis 0,3 % des Messwerts), der die Testanforderungen der meisten Hoch-{6}Spannungs- und Mittelspannungstransformatoren sowie PT- und CT-Transformatoren im Stromnetz abdecken kann. Sein drei-Phasentest unterstützt sowohl die Prüfung des Spannungsverhältnisses von Leitung zu Leitung als auch von Leitung zu Phase für Sternpunkttransformatoren (z. B. Yn/YN-Verbindungsgruppen) über dedizierte Klemmen und ermöglicht so eine umfassende Erkennung des Windungsverhältnisses aus einer Hand ohne zusätzliche Hilfsgeräte. Gleichzeitig gewährleistet das hochpräzise Verhältnis, das mit dem breiten Bereich übereinstimmt, eine genaue Datenerfassung für Transformatoren mit extremen Windungsverhältniswerten. Außerdem kann die Abgriffposition automatisch analysiert und der Verhältnisfehler berechnet werden, was die Wartung großer Stromnetze und die Prüfung von Hochspannungsgeräten professioneller und effizienter macht.
