1.Einmalige Verkabelung, geeignet für die Durchführung von DC-Widerstandstests und einem Transformator-Windungsverhältnis-Tester.
2.Direkte Widerstandstestfunktion: Für Wicklungen vom Typ Yn, Y und △ kann eine dreiphasige automatische Prüfung verwendet und die Ungleichgewichtsrate der drei Phasen berechnet werden. Der maximale Ausgangsstrom beträgt 20 A, was die Prüfung extrem niedriger Widerstandswerte von Niederspannungsspulen in Verteilungstransformatoren ermöglicht.
3. Funktion zum Testen des Transformatorverhältnisses mit Testfunktionen für Drei---Phasen-, Ein---Phasen- und Z--Typ-Transformatoren; PT/CT-Verhältnis- und Polaritätstestfunktionen; Blindtestfunktion.
4.Es verfügt über mehrere kabelgebundene und kabellose Kommunikationsschnittstellen, die die Erweiterung der Instrumentenfunktionen erleichtern.
5. Das Instrument verwendet ein eingebettetes Linux-Betriebssystem, das sich durch hohe Sicherheit, Laufruhe und Benutzerfreundlichkeit auszeichnet.
6. Das Instrument verfügt über eine A7+M4-Dual-Core-Architektur, die die Anforderungen an Echtzeitmessungen und einen reibungslosen Betrieb erfüllt.
7.Dieses Instrument wird von einer Lithiumbatterie mit großer Kapazität betrieben und verfügt über ein eingebautes-Ladegerät.
ProduktEinführung
Für das Stromsystem sind Transformatoren die Kernausrüstung im System, daher hängt der langfristige und zuverlässige Betrieb von Transformatoren mit der Stabilität und Zuverlässigkeit des gesamten Systems zusammen.
Derzeit sind der DC-Widerstandstest und der Transformatorverhältnis-Gruppentest von Verteilungstransformatoren notwendige Tests für die Wartung von Transformatorstromausfällen. Um die oben genannten Tests und Vorgänge durchzuführen, ist es notwendig, den Transformator-DC-Widerstandstester und den Transformator-Spannungsverhältnistester separat zu konfigurieren. Bei jedem Test müssen zwei Arten von Instrumenten mitgeführt werden.

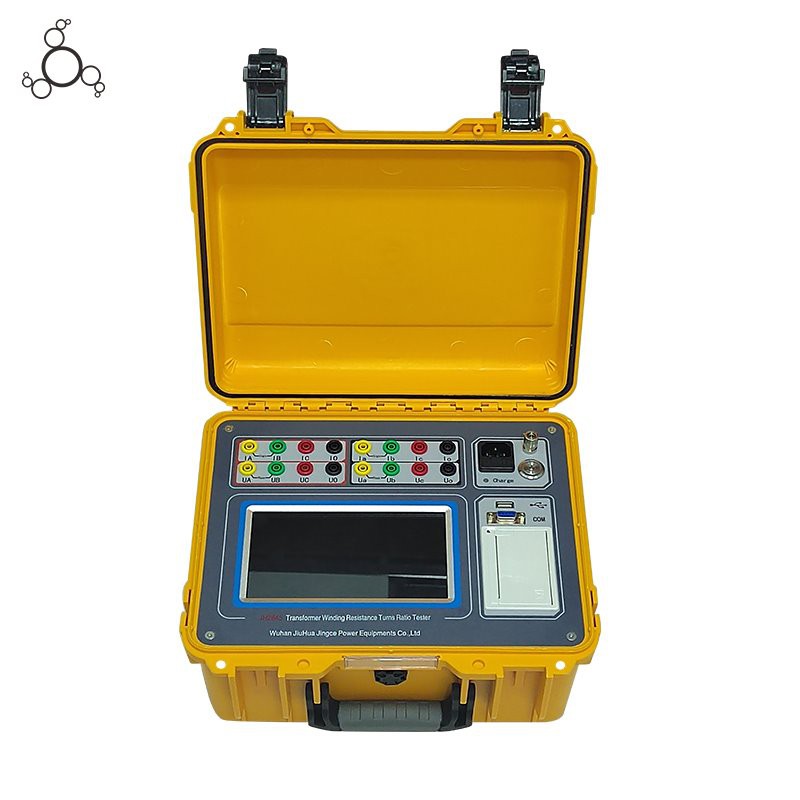

Unser Unternehmen hat innovativ ein Zwei-in-Eins-System zum Testen von Verteilungstransformatoren (Transformator-Windungsverhältnis-Widerstand) entwickelt, das mit Lithiumbatterien mit großer Kapazität betrieben wird. Wir benötigen nur einen Gerätesatz, um die Tests von zwei Projekten durchzuführen, ohne dass die Testkabel häufig demontiert und angeschlossen werden müssen.
Produktparameter
|
Direkter Widerstandstest |
|
|
Ausgangsstrom |
20A, 10A, 5A, 1A, 0,1A, weniger als oder gleich 10mA |
|
Modell |
JH2845 |
|
Messbereich |
20 A: 0.5mΩ-100mΩ 10 A: 1.0mΩ-300mΩ 5A: 10 mΩ-1.0 Ω 1A: 200mΩ-6.0 Ω 0,1 A: 2,0 Ω-60 Ω Kleiner oder gleich 10 mA: 30 Ω-50 kΩ |
|
Genauigkeit |
± (Lesen x 0,2 %+2 Wörter) |
|
Übersetzungsverhältnistest |
|
|
Messbereich |
0.9-10000 |
|
Genauigkeit |
± (Lesen x 0,1 %+2 Wörter) (kleiner oder gleich 500) ± (Lesen x 0,2 %+2 Wörter) (größer als 500, aber kleiner oder gleich 3000) ± (Lesen x 0,3 %+2 Wörter) (größer als 3000) |
|
Auflösung |
0.9-9.9999(0.0001) 10-99.999(0.001) 100-999,99(0,01) 10000 oder mehr(1) |
|
Nutzungsbedingungen und Aussehen |
|
|
Funktionierendes Netzteil |
Eingebauter Lithium-Akku mit einer Kapazität von 7,8 Ah |
|
Ladespannung |
AC220V |
|
Betriebstemperatur |
-10 Grad -50 Grad |
|
Relative Temperatur |
Weniger als oder gleich 90 %, keine Kondensation |
|
Gewicht/Größe |
6,5 kg/318 x 280 x 204 mm |
Produktzubehör
- Ein Satz spezieller Messleitungen (rot, gelb, grün, schwarz)
- Drei Rollen Druckpapier
- Ein Netzkabel
- Drei Ersatzsicherungen
Produktqualifikation
Lieferung, Versand und Servieren
FAQ
F: Wie führt das Instrument bei Wicklungen vom Typ Yn, Y und △ eine drei{0}phasige automatische Prüfung des Gleichstromwiderstands durch, und was ist die Grundlage für die Berechnung der dreiphasigen Unsymmetrierate?
A: Nach Auswahl des entsprechenden Wicklungstyps im Menü wechselt das Instrument automatisch den Testkanal, um die drei{0}}Phasen-Gleichstromwiderstandsmessung der Reihe nach abzuschließen. Die drei{2}}Phasen-Unsymmetrierate wird vom Instrument automatisch auf der Grundlage der gemessenen drei-Phasen-Widerstandsdaten und branchenüblichen Algorithmen berechnet, ohne dass eine manuelle Berechnung erforderlich ist.
F: Unterstützt das Instrument den Windungsverhältnis- und Polaritätstest von PT/CT? Wozu dient die „Blindtestfunktion“?
A: Ja, es ist mit speziellen Testfunktionen für PT/CT-Verhältnis und Polarität ausgestattet. Mit der Blindtestfunktion kann das Instrument das Windungsverhältnis und die Verbindungsgruppe des Transformators automatisch identifizieren, ohne die Standardparameter des getesteten Transformators manuell eingeben zu müssen. Dies eignet sich sehr gut für die Prüfung unbekannter Transformatoren vor Ort.
F: Das Instrument wird von einer 7,8-Ah-Lithiumbatterie betrieben. Kann es einen vollständigen Satz Gleichstromwiderstands- und Windungsverhältnistests für mehrere Transformatoren mit einer einzigen Ladung durchführen?
A: Ja. Der 7,8-Ah-Lithium-Akku mit großer-Kapazität bietet eine lange Lebensdauer. Es kann die kontinuierliche Prüfung mehrerer Verteilungstransformatoren vollständig unterstützen. Darüber hinaus ermöglicht das eingebaute-Ladegerät bei Bedarf ein bequemes Aufladen-vor Ort mit AC220V-Stromversorgung.
