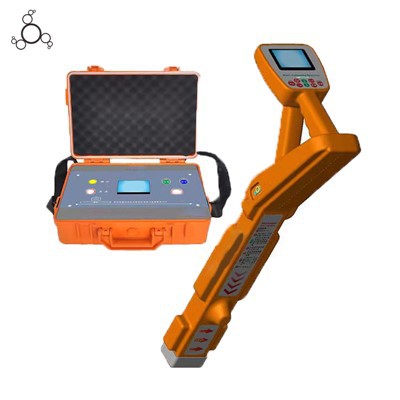

Das JHPS190 ist ein industrielles Erdleitungs-/Kabelortungsgerät zum Verfolgen von Routen, zum Messen der Tiefe und zum Erkennen von Fehlern.
Es verfügt über 12 aktive (577 Hz–201 kHz) und 4 passive (50 Hz, 250 Hz, 3,20 kHz, 4,09 kHz) Erkennungsfrequenzen.
Unterstützt 3 Ortungsmodi (Broad Peak, Peak Response, Null) und 3 Bildschirmanzeigemodi.
Der Sender bietet 3 Signalausgänge (Direkt, Kopplung, Induktion) mit maximal 10 W Leistung und automatischer Impedanzanpassung.
Tiefengenauigkeit des Empfängers: ±5 % (weniger als oder gleich 3 m) und ±10 % (3–20 m) für präzise Untergrunderkennung.
Ausgestattet mit LED-Nachtbeleuchtung und Bluetooth für die Datenverarbeitung mobiler Geräte.
Funktioniert stabil bei -10 bis 40 Grad, ideal für die Wartung der unterirdischen Infrastruktur.

Produkteinführung

1. Erkennungsmodus: Klassischer Modus; Planansichtsmodus; Signalkurvenmodus
Klassischer Modus
Kompass-, Richtungs- und Signalamplitudenanzeige, die intuitiv die linke und rechte Richtung der Pipeline anzeigt.
Planansichtsmodus
360-Grad-Rundum--Pipeline-Pfadanzeige mit kontinuierlicher Anzeige der Tiefe, der aktuellen und relativen Position der Pipeline. Die Benutzeroberfläche ist einfach und intuitiv.
Signalkurvenmodus
Es kann historische Signalstärkekurven anzeigen und die Position von Kabeln ermitteln, indem Änderungen in Signalstärkekurven an verschiedenen Standorten beobachtet werden.
2. Aktuelle Richtungserkennung für einige Frequenzen
Durch die Kalibrierung der Stromrichtung können Störungen benachbarter Leitungen beseitigt und Spurfehler verhindert werden.
3.Sweep-Test
Benutzer können anhand der Frequenz-Sweep-Ergebnisse die geeignete Signalfrequenz für die Pipeline-Messung auswählen, um Gleichfrequenzstörungen zu vermeiden.
4,12 aktive Erkennungsfrequenzen und 4 passive Erkennungsfrequenzen.
5. Mehrere Signalausgabemethoden für den Sender: Direktausgabe, Signalkopplung, Induktionsmethode.
6. Verstärkte Ausgangsleistung für den Sender, vollautomatische Impedanzanpassung und vollautomatischer Schutz.
7. Eingebautes-Licht unter dem Instrument, um den Nachtbetrieb zu erleichtern.

Produktparameter

Modell	CPS190
Erkennungsfrequenzen	12 aktiv (577 Hz–201 kHz); 4 passiv (50Hz/250Hz/3,20kHz/4,09kHz)
Modi lokalisieren	Breiter Peak, Peak-Antwort Null
Maximale Senderleistung	10W
Signalausgänge des Senders	Direkte Verbindung, Signalkopplung, Induktion
Genauigkeit der Tiefenmessung	±5 % (weniger als oder gleich 3 m); ±10 % (3–20 m)
Betriebstemperatur	-10 Grad ~ 40 Grad
Anzeigemodus	LCD (klassisch/Draufsicht/Signalkurve)
