Die Selbst-Kalibrierung eines Transformatortesters erfordert Standardausrüstung und Fachwissen. Dazu gehört die Befolgung eines spezifischen Kalibrierungsverfahrens entsprechend dem Instrumentenmodell. Normalen Benutzern wird davon abgeraten, dies selbst zu versuchen. Wenn eine Selbst-Kalibrierung erforderlich ist, befolgen Sie bitte die folgenden allgemeinen Schritte:
Bestätigen Sie, ob die Selbst-Kalibrierung unterstützt wird. Die meisten professionellen-Testgeräte (wie die HDZRC-Serie) sind werkseitig-kalibriert und weisen ausdrücklich darauf hin: „Kalibrieren Sie sich nicht selbst, es sei denn, es liegen besondere Umstände vor.“
Wenn das Instrument ein „Kalibrierungs“-Menü bietet oder die Eingabe eines Standardwiderstandswerts erfordert, wird eine eingeschränkte Selbst{0}}kalibrierung unterstützt, es ist jedoch weiterhin ein professionelles Standardinstrument erforderlich.
Bereiten Sie Standard-Kalibriergeräte vor
Die Selbst-Kalibrierung erfordert eine hoch-präzise Standardquelle; andernfalls ist es ungültig:
Standard-Spannungs-/Stromquelle: Die Ausgangsgenauigkeit ist eine Stufe höher als die des zu kalibrierenden Instruments.
Standard-Widerstandsbox: Genauigkeit bis zu 0,01 %, z. B. 10 KΩ, 1 KΩ und andere Widerstände im mittleren Bereich.
Standard-Windungsverhältnisquelle: Wird zur Simulation der Verhältnisausgabe des Windungsverhältnistesters verwendet.
Alle Standardgeräte müssen innerhalb ihres gültigen Kalibrierungszeitraums sein.
Gängige Selbstkalibrierungsarten und wichtige Betriebspunkte

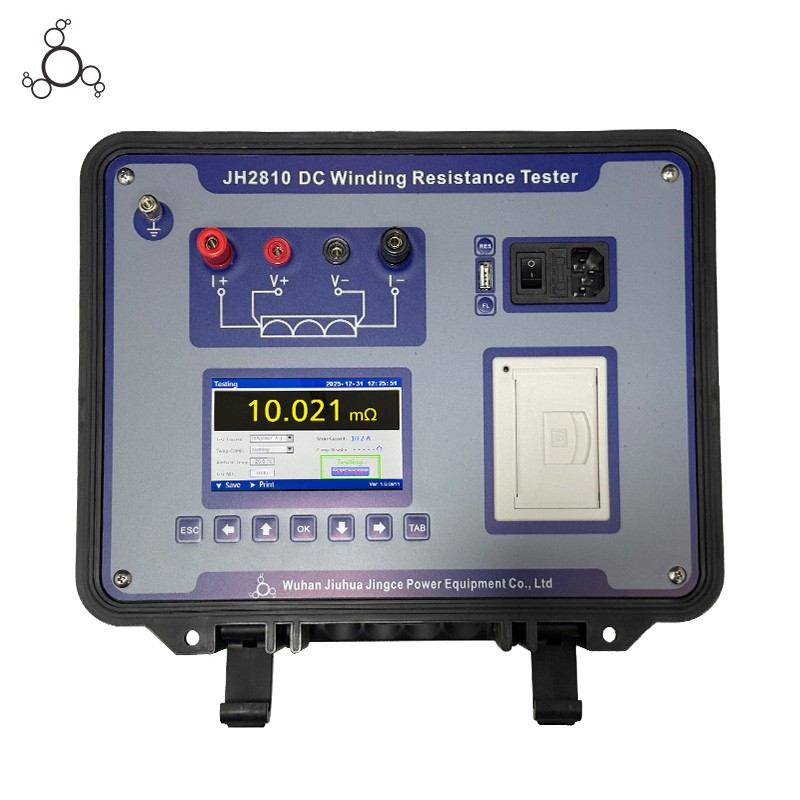

Selbst-Kalibrierung des DC-Widerstandstesters
Schließen Sie einen Standardwiderstand (z. B. 10 KΩ, 1 KΩ) an und kalibrieren Sie ihn gemäß den Anweisungen auf dem -Bildschirm auf die sieben Bereiche (20 KΩ, 2 KΩ usw.).
Wenn das System die Meldung „Das System hat einen falschen Widerstandsanschluss erkannt“ meldet, überprüfen Sie die Verkabelung oder ersetzen Sie den Standardwiderstand.
Kalibrierung des Drehzahlverhältnistesters
Verwenden Sie eine Standard-Windungsverhältnis-Signalquelle als Eingabe und vergleichen Sie den Instrumentenwert mit dem Standardwert.
Passen Sie die internen Parameter an, um sicherzustellen, dass der Fehler unter der Nenngenauigkeit des Instruments liegt (z. B. ±0,1 %).
Umfangreiche Parameterkalibrierung (Spannung, Strom, Leistung)
Gemäß der Norm JJF (Neu) 58-2021 sind Wechselspannung (0,1–750) V und Strom (0,1–100) A im Frequenzbereich von 40–70 Hz kalibriert.
Maximal zulässige Fehler: Spannung ±0,05 %, Strom ±0,2 % (Klemme an), Leistung ±0,5 %
