Bluetooth 100A Kontaktwiderstandstester

1. Messbereich: 0–250 mΩ
2.Mindestauflösung: 0,001 μ Ω
3. Messgenauigkeit: ± (Messwert × 0,5 %+1 μ Ω)
4.Teststromversorgung: Konstantstrom-begrenzte Spannung, ca. 8,0 V
5.Teststrom: DC 10A, 30A, 50A, 80A, 100A
6.Teststromgenauigkeit: ± 5 %
7. Messzeit: 5-600 Sekunden einstellbar
8.Bluetooth-Kommunikation: Verwendung der Bluetooth-Kommunikationsmethode zur Verbindung mit dem digitalen Protokoll der State Grid Corporation of China
9.Ladestromversorgung: Eingang 180 V ~ 240 VAC, 50 Hz/60 Hz
10.Datenspeicherung: Speichern Sie 100 Messdatensätze
11. Arbeitsumgebung: Temperatur -10 bis 50 Grad, Luftfeuchtigkeit kleiner oder gleich 90 %.
12.Host-Gewicht: ca. 5,2 kg (ohne Kabel)
13. Hostvolumen: 320 mm × 255 mm × 175 mm

In modernen Stromversorgungssystemen werden zur Messung des Kontaktwiderstands häufig herkömmliche Zweiarm-Gleichstrombrücken vom Typ QJ44--verwendet. Allerdings verwenden diese Brücken Prüfströme im Milliampere-Bereich, die Fehler, die durch eine verringerte Leiterquerschnittsfläche in Schaltkreisen verursacht werden, nicht erkennen können. Bei der Messung des Kontaktwiderstands in Hochspannungsschaltanlagen können die Messwerte aufgrund von Störungen durch Ölfilme und Oxidschichten zwischen den Kontakten um ein Vielfaches höher sein als die tatsächlichen Werte, was sie zu unzuverlässigen Indikatoren für den tatsächlichen Widerstand macht. Um dieses Problem zu lösen, verlangen die neueste Norm DL/T 845.4-2004 „Allgemeine technische Anforderungen für Widerstandsmessgeräte: Stromkreiswiderstandstester“ und die aktualisierte Verifizierungsspezifikation JJG 1052-2009 „Verifizierungsspezifikationen für Stromkreiswiderstandstester und DC-Widerstandsmessgeräte“, dass die Messströme für Kontaktwiderstände in Schaltern, Isolatoren und Leistungsschaltern nicht weniger als 100 A DC mit einer Mindesthaltezeit von 600 Sekunden betragen dürfen, um eine genaue Prüfung zu gewährleisten Ergebnisse.

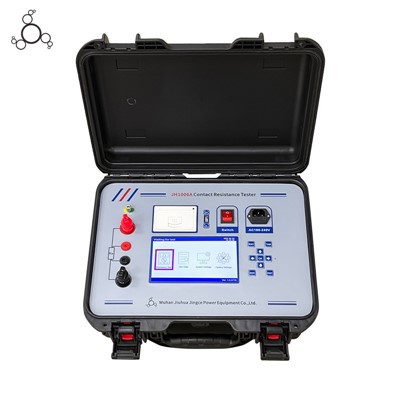

Der Kontaktwiderstandstester 100A verfügt über ein ergonomisches Bedienfeld, das für eine benutzerfreundliche Bedienung konzipiert ist. Es nutzt Hochfrequenz-Schaltnetzteile und digitale Schaltkreistechnologie und wurde speziell für die Messung des Schaltkreiswiderstands in Schaltsteuergeräten entwickelt. Der Prüfstrom entspricht der nationalen Norm -empfohlener Gleichstrom 100 A. Das Gerät ist in der Lage, den Schaltkreiswiderstand bei 100 A Gleichstrom direkt zu messen und zeigt Testergebnisse auf einem großen TFT-Farb-LCD-Bildschirm an. Zu den Hauptfunktionen gehören Datenspeicherung, Druckausgabe und Zeiteinstellungen mit wählbaren Stromstärkebereichen: 100 A, 80 A, 50 A, 30 A und 10 A. Benutzer können die Testdauer auf bis zu 600 Sekunden anpassen. Als äußerst stabiler Kontaktwiderstandstester übertrifft seine Leistung importierte Hochstrom-Mikroohmmeter. Dieses Instrument wurde für die Feldwartung von Hochspannungsschaltern in Energieversorgungsabteilungen und für die Prüfung des Schaltkreiswiderstands bei Schaltanlagenherstellern entwickelt und erfüllt strenge Industriestandards.
